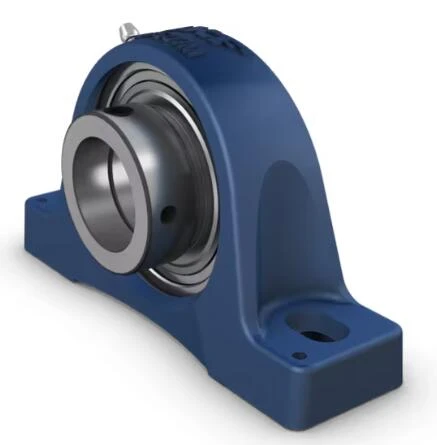

SY 1.1/8 FM-yostiqli blokli rulman birligi

Yostiqsimon (plummer) blokli rulmanli rulmanlar quyma temir korpusga o'rnatilgan qo'shimcha rulmandan iborat bo'lib, uni qo'llab-quvvatlash yuzasiga mahkamlash mumkin. Ushbu variant aylanish yo'nalishi doimiy bo'lgan ilovalarda foydalanish uchun mo'ljallangan. U tor ichki halqaga ega va eksantrik qulflash yoqasi bilan milga mahkamlangan bo'lib, uni o'rnatishni osonlashtiradi.KuchliO'rnatishga tayyorMoylangan va muhrlangan podshipnikBir yo'nalishda aylanish uchun mo'ljallangan Statik dastlabki noto'g'ri joylashishni ta'minlash

So'rov yuborish

Hozir chat

Mahsulotni tanishtirish

Standartga muvofiqligi	ISO
Maqsad aniq	Materiallarga ishlov berish ilovalari uchun
Materiallar, uy-joy	Quyma temir
Muhrlash, rulman	Ikkala tomonni ham yopishtiring
Muhrlash turi, podshipnik	Kontakt, standart
Muhrlash, birlik	Ixtiyoriy oxirgi qopqoq
Qoplama	holda

Dimensions - SY 1.1/8 FM

O'lchamlari

d	28,575 mm	Teshik diametri
d₁	≈39,7 mm	Ichki halqaning elka diametri
d₂	44,1 mm	Qulflash halqasining tashqi diametri
A	40 mm	Baza kengligi
A₁	25 mm	Yuqori kenglik
A₅	22,5 mm	Oxirgi qopqoqning ajralib turishi
B	23,8 mm	Ichki halqaning kengligi
B₁	35,7 mm	Umumiy rulman kengligi
B₄	5,95 mm	Qulflash moslamasining yon tomonidan ip markazigacha bo'lgan masofa
H	42,9 mm	Sferik o'rindiq markazining balandligi
H₁	17 mm	Oyoq balandligi
H₂	82 mm	Umumiy balandlik
J	117,5 mm	O'rnatish murvatlari orasidagi masofa
J	maksimal 127 mm	O'rnatish murvatlari orasidagi masofa
J	min.108 mm	O'rnatish murvatlari orasidagi masofa
L	152 mm	Umumiy uzunlik
N	14 mm	Qo'shimcha murvat teshigining diametri
N₁	23,5 mm	Qo'shimcha murvat teshigining uzunligi
s₁	26,7 mm	Qulflash moslamasining yon tomonidan poyga markazigacha bo'lgan masofa

Tishli teshik
R_G	1/4-28 UNF	Soqol moslamasi uchun korpus ipi
R₁	3 mm	Korpus ipining eksenel holati
R	45 daraja	Korpus ipining burchak holati

Yog 'o'rnatish
D_N	6,5 mm	Soqol moslamasining bosh sharining diametri
SW_N	7 mm	Soqol moslamasi uchun olti burchakli kalit o'lchami
G_N	1/4-28 SAE-LT	Yog 'moslamasining ipi

Dublonlar
J₆	140 mm	Dübel pinlarining masofasi
J₇	14 mm	Dübel pinlarining eksenel ofseti
N₄	4 mm	Dübel pinlari uchun tavsiya etilgan diametr

Hisoblash ma'lumotlari

Asosiy dinamik yuk ko'rsatkichi	C	19,5 kN
Asosiy statik yuk reytingi	C₀	11,2 kN
Charchoq yuk chegarasi	P_u	0.475 kN
Tezlikni cheklash		6 300 rp/daq
		Milga bardoshlik h6 bilan tezlikni cheklash

O'rnatish haqida ma'lumot

O'rnatish vinti	G₂	5/16-24 UNF
O'rnatish vinti uchun olti burchakli kalit o'lchami		3,969 mm
O'rnatish vinti uchun tavsiya etilgan tortish momenti		6.5 N·m
Qo'shish murvatlari uchun tavsiya etilgan diametr, mm	G	12 mm
Qo'shish murvatlari uchun tavsiya etilgan diametr, dyuym	G	0,5 dyuym

Yostiqsimon blokli rulman birliklarining xususiyatlari

Yostiqsimon blokli rulman bloklari millarni qo'llab-quvvatlash va silliq aylanish harakatini osonlashtirish uchun mo'ljallangan mustahkam mexanik komponentlardir. Asosiysi, bu birliklar ko'pincha quyma temir yoki po'latdan yasalgan mustahkam o'rnatish blokida joylashgan rulmandan iborat. Ushbu blok tekis yuzaga osongina o'rnatish imkonini beruvchi aniq shaklga ega, shuning uchun "yostiqli blok" nomi. Rulmanning o'zi odatda chuqur yivli rulman bo'lib, u yuqori radial va o'rtacha eksenel yuk ko'tarish qobiliyatini ta'minlaydi. Yostiqsimon blok dizayni axloqsizlik va namlikdan ifloslanishning oldini olish, shuningdek, moylashni saqlab qolish uchun muhrlangan yoki himoyalangan podshipnik kabi xususiyatlarni o'z ichiga oladi. Agregatlar o'rnatish uchun oldindan burg'ulash teshiklari bilan birga keladi, bu esa o'rnatishni osonlashtiradi. Bundan tashqari, ko'plab yostiq bloklari o'z-o'zidan tekislash qobiliyatiga ega bo'lib, ular milning kichik noto'g'ri joylashishini qoplaydi va podshipniklarning muddatidan oldin ishdan chiqish xavfini kamaytiradi.

Yostiqsimon blokli rulman birliklarining qo'llanilishi

Yostiqsimon blokli rulman birliklari sanoat ilovalarining keng doiralarida qo'llaniladigan ko'p qirrali komponentlardir. Ular odatda ishlab chiqarish uskunalarida, masalan, konveyerlarda joylashgan bo'lib, ular aylanadigan millarni qo'llab-quvvatlaydi va silliq ishlashini ta'minlaydi. Qishloq xo‘jaligi texnikasida bu agregatlar kombaynlardan tortib sug‘orish tizimlarigacha bo‘lgan turli qishloq xo‘jaligi texnikalarining samarali ishlashiga yordam beradi. Ular, shuningdek, avtosanoatda ham hal qiluvchi ahamiyatga ega bo'lib, ular aks vallari va haydovchi tizimlari kabi komponentlarni qo'llab-quvvatlaydi. Boshqa e'tiborga molik ilovalarga to'qimachilik mashinalari kiradi, ular yuqori tezlik sharoitida barqaror ishlashni ta'minlaydi va tog'-kon sanoatida og'ir sharoitlarda ishlaydigan og'ir yuklarni qo'llab-quvvatlaydi. Ularning moslashuvchanligi va ishonchliligi ularni aylanish harakati muhim bo'lgan har qanday sharoitda ajralmas qiladi.

Yostiqsimon blokli rulman birliklarining afzalliklari

Yostiqsimon blokli rulmanli bloklarning asosiy afzalligi ularning ishonchli qo'llab-quvvatlash va ishlash qobiliyatini ta'minlash va o'rnatish va texnik xizmat ko'rsatish nisbatan osondir. Ularning mustahkam konstruksiyasi qiyin sharoitlarda ham chidamlilik va uzoq umr ko'rishni ta'minlaydi, bu esa to'xtab qolish vaqtini kamaytiradi va texnik xizmat ko'rsatish xarajatlarini kamaytiradi. Ko'pgina yostiqli blokli bloklarning o'z-o'zidan tekislash xususiyati ularga milning noto'g'ri joylashishiga imkon beradi, bu ularning ish barqarorligini oshiradi va xizmat muddatini uzaytiradi. Bundan tashqari, ushbu birliklarning yopiq dizayni podshipniklarni ifloslantiruvchi moddalardan himoya qiladi, shikastlanish ehtimolini kamaytiradi va barqaror ishlashni saqlaydi. Turli o'lchamlar va konfiguratsiyalarning mavjudligi, shuningdek, ularni turli xil ilovalarga moslashtirib, ko'plab sohalar uchun ko'p qirrali tanlovga aylantirish mumkinligini anglatadi. Umuman olganda, yostiqli blokli rulman birliklari kuch, foydalanish qulayligi va moslashuvchanlikning kombinatsiyasini taklif qiladi, bu ularning ko'plab ilovalarda keng qo'llanilishi va samaradorligiga yordam beradi.

YO'Q.	d[mm]	A[mm]	H[mm]	H2[mm]	J[mm]	L[mm]
P 1.1/2 TF	38.1	43	43.6	86	120	148
P 1.1/2 FM	38.1	43	43.6	86	120	148
UKP 206 K/H	25	45	42.9	83.5	121	165
UCPX05	25	45	42.9	83.5	121	165
UCP 206/H	30	45	42.9	83.5	121	165
UCP 206-19	30.162	45	42.9	83.5	121	165
UCP 206-18	28.575	45	42.9	83.5	121	165
UCP 206	30	45	42.9	83.5	121	165
SYWK 30 YTH	30	40	42.9	82	121	159
SYWK 30 YTA	30	40	42.9	82	121	159
SYWK 1.3/16 YTH	30.163	40	42.9	82	121	159
SYWK 1.3/16 YTA	30.163	40	42.9	82	121	159
SYWK 1.1/4 AYTA	31.75	40	42.9	82	121	159
SYK 30 TR	30	40	42.9	82.5	121	159
SYK 30 TF	30	40	42.9	82.5	121	159
SYJ 30 TF	30	42	42.9	82	118	165
SYJ 30 KF	25	42	42.9	82	118	165
SY 30 WF	30	40	42.9	82	117.5	152
SY 30 WDW	30	40	42.9	82	117.5	152
SY 30 TR	30	40	42.9	82	117.5	152
SY 30 TF	30	40	42.9	82	117.5	152
SY 30 LF	30	40	42.9	82	117.5	152
SY 30 FM	30	40	42.9	82	117.5	152
SY 1.3/16 TF	30.163	40	42.9	82	117.5	152
SY 1.3/16 FM	30.163	40	42.9	82	117.5	152
SY 1.1/8 TF	28.575	40	42.9	82	117.5	152
SY 1.1/8 FM	28.575	40	42.9	82	117.5	152
SY 1.1/16 TF	26.988	40	42.9	82	117.5	152
P2BSS 30M-TPSS	30	34	42.9	83	117.5	152.5
P2BSS 30M-CPSS-DFH	30	34	42.9	83	117.5	152.5
