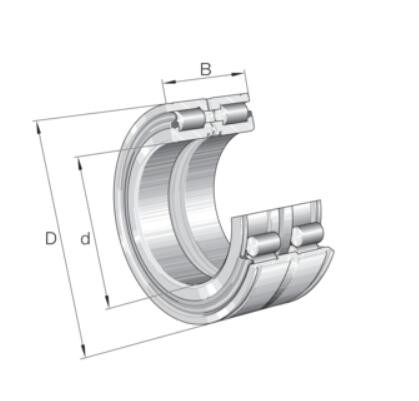

SL04280-D-PP-silindrsimon rulman
Asosiy o'lchamlar va ishlash ma'lumotlari
| d |
280 mm |
Teshik diametri |
| D |
360 mm |
Tashqi diametri |
| B |
95 mm |
Kengligi |
| Cr |
870,000 N |
Asosiy dinamik yuk ko'rsatkichi, radial |
| C0r |
2,120,000 N |
Asosiy statik yuk ko'rsatkichi, radial |
| Cur |
239,000 N |
Charchoq yuk chegarasi, radial |
| nG Yog ' |
485 1/daq |
Yog 'moylash uchun tezlikni cheklash |
| ≈m |
24 kg |
Og'irligi |
O'rnatish o'lchamlari
| Ca1 |
75 mm |
O'rnatish halqasi WRE (etkazib berish tarkibiga kirmaydi) Tolerantlik: 0/-0,2 |
| Ca2 |
71 mm |
DIN 471 bo'yicha ushlab turish uchun halqani o'rnatish dimi (etkazib berishdan tashqari) To'lov: 0/-0,2 |
| d1 |
310,5 mm |
Qovurgi diametrining ichki halqasi |
| d2 |
327 mm |
Sızdırmazlık diametri (qovurg'a) |
| d3 |
386 mm |
WRE halqasining tashqi diametri |
| d1 min |
310,5 mm |
Minimal diametrli milya elkasi |
| rmaks |
1 mm |
Maksimal chuqurlik radiusi |
|
30 daraja |
Pas burchagi | |
|
-0,2 mm |
Pastki masofali uzukning bardoshliligi | |
|
-0,2 mm |
Pastki masofani ushlab turadigan halqa bardoshlik | |
|
0 mm |
Yuqori masofali uzuk tolerantligi | |
|
0 mm |
Yuqori masofani ushlab turadigan halqa bardoshlik | |
|
0 mm |
Pastki masofadagi halqa truba tolerantligi | |
|
0,2 mm |
Yuqori masofali halqali truba bardoshliligi |
O'lchamlari
| C |
94 mm |
Kengligi, tashqi halqasi |
| C1 |
83,2 mm |
Masofaviy halqali oluklar |
| D1 |
354 mm |
Yivning diametri |
| m |
6,3 mm |
Yivning kengligi |
| rmin |
1 mm |
Pasning minimal o'lchami |
| t |
3 mm |
Pas kengligi |
| X |
75 mm |
Rolling elementlar orasidagi masofa |
Harorat oralig'i
| Tmin |
-30 daraja |
Ishlash harorati min. |
| Tmaks |
80 daraja |
Maksimal ish harorati. |
Silindrsimon rulmanlar yuqori radial yuk ko'tarish qobiliyati, past ishqalanish va oddiy dizaynga ega bo'lgan mashhur rulman turidir. Ushbu podshipniklar silindrsimon ichki halqa va tashqi halqadan iborat bo'lib, ular orasida roliklar joylashgan. Silindrsimon roliklar ichki halqa va tashqi halqa tomonidan boshqariladi, bu ularning silliq va bir tekis aylanishiga imkon beradi.
Silindrsimon rulmanlarning asosiy afzalliklaridan biri ularning juda yuqori radial yuklarni ko'tarish qobiliyatidir. Roliklarning silindrsimon shakli yukni katta aloqa maydoniga teng ravishda taqsimlaydi, bu esa rulmandagi stressni kamaytiradi. Bu silindrsimon rulmanlarni qurilish uskunalari, tog'-kon mashinalari va shamol turbinalari kabi og'ir yuklarga mo'ljallangan ilovalar uchun ideal qiladi.
Yuk ko'tarish qobiliyatiga qo'shimcha ravishda, silindrsimon rulmanlar ham past ishqalanish va yuqori ish samaradorligiga ega. Roliklar va qafas ishqalanishni kamaytirish va issiqlik hosil bo'lishini kamaytirish, rulmanning umumiy ish faoliyatini yaxshilash uchun mo'ljallangan. Bu energiya samaradorligini oshirish va xizmat muddatini uzaytiradi.
Silindrsimon rulmanlarni o'rnatish va saqlash ham oson. Ular turli xil ilovalarga mos keladigan turli o'lcham va konfiguratsiyalarda mavjud va agar kerak bo'lsa, osongina almashtirilishi yoki ta'mirlanishi mumkin. Tegishli moylash va texnik xizmat ko'rsatish bilan silindrsimon rulmanlar ishonchli va uzoq muddatli ishlashni ta'minlaydi.
Silindrsimon rulmanlarning ba'zi keng tarqalgan ilovalari dastgohlar, nasoslar, generatorlar va elektr motorlarni o'z ichiga oladi. Ular, shuningdek, yuqori ishlashi va ishonchliligi uchun avtomobil va aerokosmik sanoatda keng qo'llaniladi.
Umuman olganda, silindrsimon rulmanlar yuqori radial yuklar va past ishqalanish muhim ahamiyatga ega bo'lgan og'ir yuklar uchun ko'p qirrali va ishonchli echimdir. Oddiy dizayni, o'rnatish va texnik xizmat ko'rsatish qulayligi va og'ir sharoitlarga bardosh berish qobiliyati bilan ular sanoat va ilovalarning keng doirasi uchun ideal tanlovdir.
| YO'Q. | d | D | B |
| SL04240-D-PP-2NR-GA22 | 240 | 320 | 95 |
| SL04280-D-PP | 280 | 360 | 95 |
| SL045026-D-PP-RR-C3-GA22 | 130 | 200 | 95 |
| RSL185026-A-2S | 130 | 183.81 | 95 |
| SL182988-TB-BR>A | 440 | 600 | 95 |
| SL045028-D-PP-RR-C3-GA22 | 140 | 210 | 95 |
| SL04220-D-PP-2NR | 220 | 300 | 95 |
| SL045026-PP | 130 | 200 | 95 |
| SL045028-PP | 140 | 210 | 95 |
| SL045026-PP-2NR | 130 | 200 | 95 |
| SL045028-PP-2NR | 140 | 210 | 95 |
| SL185026 | 130 | 200 | 95 |
| SL185026-A-C3 | 130 | 200 | 95 |
| SL185028-A-C3 | 140 | 210 | 95 |
| SL04260-PP-2NR | 260 | 340 | 95 |
| SL045026-D-PP-2NR | 130 | 200 | 95 |
| SL045028-D-PP | 140 | 210 | 95 |
| SL04260-D | 260 | 340 | 95 |
| SL045028-D | 140 | 210 | 95 |
| SL045026-D | 130 | 200 | 95 |
