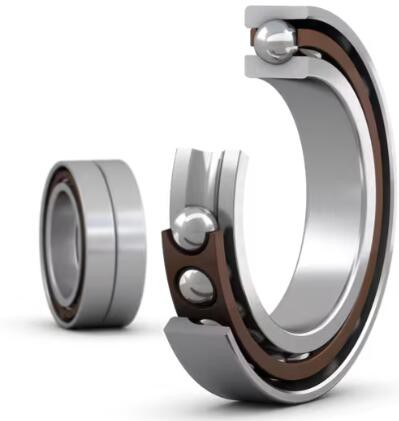

71830 CD/P4DBB
O'lchamlari
| d |
150 mm |
Teshik diametri |
|---|---|---|
| D |
190 mm |
Tashqi diametri |
| B |
40 mm |
Kengligi |
| d1 |
163,35 mm |
Ichki halqaning yelka diametri (katta yon yuz) |
| r1,2 |
min.1,1 mm |
Pas o'lchami |
| r3,4 |
min.0,6 mm |
Pas o'lchami |
Abutment o'lchamlari
| da |
min.156 mm |
Milya tayanchining diametri |
|---|---|---|
| Db |
maksimal 186,8 mm |
Korpus tayanchining diametri |
| ra |
maksimal 1 mm |
Fileto radiusi |
| rb |
maksimal 0,6 mm |
Fileto radiusi |
| dn |
165,6 mm |
Yog 'nayining holati |
Hisoblash ma'lumotlari
| Asosiy dinamik yuk ko'rsatkichi | C |
83,2 kN |
|---|---|---|
| Asosiy statik yuk reytingi | C0 |
146 kN |
| Charchoq yuk chegarasi | Pu |
4,65 kN |
| Yog 'moylash uchun erishish mumkin bo'lgan tezlik |
Hisoblash uchun: Yagona rulman (6000) x tezlikni pasaytirish omili (quyidagi jadvalga qarang) |
|
| Yog '-havo moylash uchun erishish mumkin bo'lgan tezlik |
Hisoblash uchun: Yagona rulman (9000) x tezlikni pasaytirish koeffitsienti (quyidagi jadvalga qarang) |
|
| Aloqa burchagi |
15 daraja |
|
| To'pning diametri | Dw |
11,112 mm |
| Qatorlar soni | i |
2 |
| To'plar soni (har bir rulman uchun) | z |
35 |
| Yo'naltiruvchi moy miqdori (har bir rulman uchun) | Gref |
13 sm³ |
| Oldindan yuklash sinfi |
B |
|
| Oldindan yuklash | G |
820 N |
| Eksenel qattiqlik |
236 N/µm |
| Rulman seriyasi va o'lchamiga bog'liq tuzatish omili | f |
1.37 |
|---|---|---|
| Kontakt burchagiga bog'liq tuzatish omili | f1 |
1 |
| Tuzatish omili, oldindan yuklash klassi B | f2B |
1.09 |
| Gibrid rulmanlar uchun tuzatish omili | fHC |
1 |
| Ekvivalent yuklarni hisoblash koeffitsienti | f0 |
17.3 |
|---|---|---|
| Ekvivalent yuklar uchun qo'shimcha omillar |
Quyidagi 1 va 2 eslatmalarga qarang |
Nozik kontaktli rulmanlarning xususiyatlari
Nozik kontaktli podshipniklar turli xil mexanik ilovalarda optimal ishlashni ta'minlash uchun juda aniqlik bilan ishlab chiqilgan. Ushbu rulmanlar qattiq o'lchamli bardoshlik va aniq geometrik shakllarga ega, bu ularning yuqori aylanish aniqligi va past shovqin darajasini ta'minlaydi. Ularning qurilishida ishlatiladigan materiallar, ko'pincha yuqori sifatli po'lat yoki keramika, ularning chidamliligi va aşınmaya bardoshliligi uchun tanlanadi, hatto qiyin sharoitlarda ham uzoq xizmat qilish muddatini ta'minlaydi. Nozik kontaktli rulmanlar odatda rulmanlar, rulmanlar va igna rulmanlari kabi konfiguratsiyalarni o'z ichiga oladi, ularning har biri muayyan yuk va tezlik talablarini qondirish uchun mo'ljallangan. Ularning dizayni, shuningdek, ishqalanish va issiqlik hosil bo'lishini kamaytirish uchun ilg'or moylash tizimlarini o'z ichiga oladi va shu bilan samaradorlik va ishonchlilikni oshiradi.
Nozik kontaktli rulmanlarning afzalliklari
Aniq kontaktli rulmanlarning asosiy afzalligi turli xil ish sharoitlarida yuqori aniqlikni saqlab turish qobiliyatidir. Ular yuqori yuk ko'tarish qobiliyatini taklif qiladi, bu ularni yuqori tezlikni saqlab turganda og'ir yuklarni talab qiladigan ilovalar uchun ideal qiladi. Ushbu podshipniklarning aniqligi tibbiy asbob-uskunalar yoki nozik asboblar kabi nozik muhitda juda muhim bo'lgan tebranish va shovqinni kamaytiradi. Bundan tashqari, ularning mustahkam qurilishi ishonchlilik va uzoq umr ko'rishni ta'minlaydi, texnik xizmat ko'rsatish xarajatlari va ishlamay qolish vaqtini kamaytiradi. Ilg'or materiallar va moylash usullaridan foydalanish ularning ish faoliyatini yanada oshiradi, korroziyaga va aşınmaya qarshilik ko'rsatadi. Xususiyatlarning bu kombinatsiyasi nozik kontaktli podshipniklarni nozik muhandislik va yuqori unumdorlikdagi mashinalarning ajralmas qismiga aylantiradi.
Nozik kontaktli rulmanlarning qo'llanilishi
Nozik kontaktli rulmanlar o'zlarining ajoyib ishlash xususiyatlari tufayli turli sohalarda keng qo'llaniladi. Avtomobil sanoatida ular dvigatellar, transmissiyalar va suspenziya tizimlarining uzluksiz ishlashi, ishonchliligi va yoqilg'i samaradorligini ta'minlash uchun juda muhimdir. Aerokosmik ilovalar ushbu podshipniklardan ekstremal sharoitlarga va yuqori tezlikka bardosh berish qobiliyati uchun foydalanadi, bu esa samolyotlarning xavfsizligi va samaradorligiga hissa qo'shadi. CNC dastgohlari va robototexnika kabi sanoat mashinalari ushbu rulmanlarning yuqori aniqligi va chidamliligidan foyda ko'radi va izchil va aniq operatsiyalarni amalga oshiradi. Minimal shovqin va tebranish talab qiladigan tibbiy asboblar bemorning qulayligi va qurilma samaradorligini ta'minlash uchun aniq kontaktli podshipniklarga ham tayanadi. Umuman olganda, nozik kontaktli podshipniklarning ko'p qirraliligi va ishonchliligi ularni turli sohalardagi ko'plab yuqori aniqlikdagi va yuqori samarali ilovalarda muhim qiladi.
| YO'Q. | d[mm] | D[mm] | B[mm] |
| 71830 CD/P4DFB | 150 | 190 | 40 |
| 71830 CD/P4DBB | 150 | 190 | 40 |
| 71830 CD/P4 | 150 | 190 | 20 |
| 71830 ACDGC/P4 | 150 | 190 | 20 |
| 71830 ACDGB/P4 | 150 | 190 | 20 |
| 71830 ACDGA/P4 | 150 | 190 | 20 |
| 71830 ACDGA/HCP4 | 150 | 190 | 20 |
| 71830 ACD/P4DGB | 150 | 190 | 40 |
| 71830 ACD/P4DGA | 150 | 190 | 40 |
| 71830 ACD/P4DBB | 150 | 190 | 40 |
| 71830 ACD/P4 | 150 | 190 | 20 |
| S71926 CDGA/P4A | 130 | 180 | 24 |
| S71926 CD/P4ADGB | 130 | 180 | 48 |
| S71926 CD/P4ADGA | 130 | 180 | 48 |
| S71926 CD/P4A | 130 | 180 | 24 |
| S71926 ACDGC/HCP4A | 130 | 180 | 24 |
| S71926 ACDGB/P4A | 130 | 180 | 24 |
| S71926 ACDGA/P4A | 130 | 180 | 24 |
| S71926 ACDGA/HCP4A | 130 | 180 | 24 |
| S71926 ACD/P4AQBCA | 130 | 180 | 96 |
| S71926 ACD/P4A | 130 | 180 | 24 |
| S71926 ACD/HCP4ADGB | 130 | 180 | 48 |
| S7024 CE/P4ADGA | 120 | 180 | 56 |
| S7024 CE/P4A | 120 | 180 | 28 |
| S7024 CDGA/P4A | 120 | 180 | 28 |
| S7024 CD/P4AQBCA | 120 | 180 | 112 |
| S7024 CD/P4ADGB | 120 | 180 | 56 |
| S7024 CD/P4ADGA | 120 | 180 | 56 |
| S7024 CD/P4ADBA | 120 | 180 | 56 |
| S7024 CD/HCP4ADGA | 120 | 180 | 56 |
