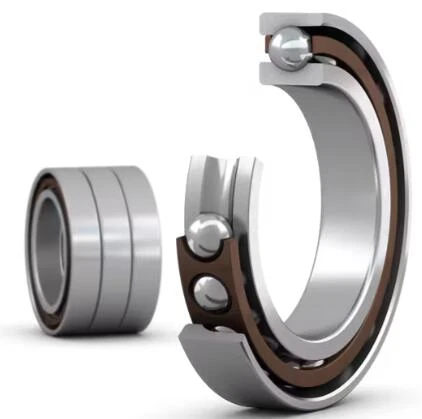

7026 ACD/P4ATBTB

Ushbu uchta mos keladigan o'ta aniq burchakli kontaktli rulmanlar to'plami universal mos keladigan rulmanlar yoki oldindan tuzilgan tartib sifatida mavjud. Orqaga va tandemga yoki yuzma-yuz va tandemga joylashtirilgan to'plamlar turli xil oldindan yuklash sinflarida mavjud bo'lib, to'g'ri o'rnatish oldindan belgilangan diapazonda oldindan yuklanishga olib keladi, shimlar yoki shunga o'xshash qurilmalarga ehtiyoj sezmasdan. Tandemda bog'langan uchta podshipniklar to'plamlari kerakli oldindan yuklanishga erishish uchun bitta rulmanga yoki tandemdagi boshqa rulmanlar to'plamiga o'rnatilishi kerak. Yagona universal mos keluvchi podshipniklarga qaraganda yukni yaxshiroq taqsimlashni ta'minlash uchun rulmanlarning teshiklari va tashqi diametrlari ruxsat etilgan diametr tolerantligining maksimal uchdan bir qismiga moslashtiriladi.

So'rov yuborish

Hozir chat

Mahsulotni tanishtirish

Dimensions - 7026 ACD/P4ATBTB

O'lchamlari

d	130 mm	Teshik diametri
D	200 mm	Tashqi diametri
B	99 mm	Kengligi
d₁	151,6 mm	Ichki halqaning yelka diametri (katta yon yuz)
r_1,2	min.2 mm	Pas o'lchami
r_3,4	min.1 mm	Pas o'lchami

Abutment dimensions - 7026 ACD/P4ATBTB

Abutment o'lchamlari

d_a	min.139 mm	Milya tayanchining diametri
D_b	maksimal 195 mm	Korpus tayanchining diametri
r_a	maksimal 2 mm	Fileto radiusi
r_b	maksimal 1 mm	Fileto radiusi
d_n	156,4 mm	Yog 'nayzasining holati

Hisoblash ma'lumotlari

Asosiy dinamik yuk reytingi	C	307 kN
Asosiy statik yuk reytingi	C₀	450 kN
Charchoq yuk chegarasi	P_u	14,6 kN
Erish mumkin bo'lgan tezliklar		Mumkin bo'lgan tezliklar uchun katalog ma'lumotlariga qarang yoki SKF bilan bog'laning
Aloqa burchagi		25 daraja
To'pning diametri	D_w	22,225 mm
Qatorlar soni	i	3
To'plar soni (har bir rulman uchun)	z	21
Yo'naltiruvchi moy miqdori (har bir rulman uchun)	G_ref	42 sm³

Oldindan yuklash va qattiqlik (orqaga, yuzma-yuz)
Oldindan yuklash sinfi		B
Oldindan yuklash	G	2 430 N
Eksenel qattiqlik		667 N/µm

Oldindan yukni hisoblash uchun tuzatish omillari
Rulman seriyasi va o'lchamiga bog'liq tuzatish omili	f	1.15
Kontakt burchagiga bog'liq tuzatish omili	f₁	0.99
Tuzatish omili, oldindan yuklash klassi B	f_2B	1.02
Gibrid rulmanlar uchun tuzatish omili	f_HC	1

Nozik kontaktli rulmanlarning xususiyatlari

Nozik kontaktli podshipniklar turli xil mexanik ilovalarda optimal ishlashni ta'minlash uchun juda aniqlik bilan ishlab chiqilgan. Ushbu rulmanlar qattiq o'lchamli bardoshlik va aniq geometrik shakllarga ega, bu ularning yuqori aylanish aniqligi va past shovqin darajalariga yordam beradi. Ularning qurilishida ishlatiladigan materiallar, ko'pincha yuqori sifatli po'lat yoki keramika, ularning chidamliligi va aşınmaya bardoshliligi uchun tanlanadi, hatto qiyin sharoitlarda ham uzoq xizmat qilish muddatini ta'minlaydi. Nozik kontaktli rulmanlar odatda rulmanlar, rulmanlar va igna rulmanlari kabi konfiguratsiyalarni o'z ichiga oladi, ularning har biri muayyan yuk va tezlik talablarini qondirish uchun mo'ljallangan. Ularning dizayni, shuningdek, ishqalanish va issiqlik hosil bo'lishini kamaytirish uchun ilg'or moylash tizimlarini o'z ichiga oladi va shu bilan samaradorlik va ishonchlilikni oshiradi.

Nozik kontaktli rulmanlarning afzalliklari

Aniq kontaktli rulmanlarning asosiy afzalligi turli xil ish sharoitlarida yuqori aniqlikni saqlab turish qobiliyatidir. Ular yuqori yuk ko'tarish qobiliyatini taklif qiladi, bu ularni yuqori tezlikni saqlab turganda og'ir yuklarni talab qiladigan ilovalar uchun ideal qiladi. Ushbu podshipniklarning aniqligi tibbiy asbob-uskunalar yoki nozik asboblar kabi nozik muhitda juda muhim bo'lgan tebranish va shovqinni kamaytiradi. Bundan tashqari, ularning mustahkam qurilishi ishonchlilik va uzoq umr ko'rishni ta'minlaydi, texnik xizmat ko'rsatish xarajatlari va ishlamay qolish vaqtini kamaytiradi. Ilg'or materiallar va moylash usullaridan foydalanish ularning ish faoliyatini yanada oshiradi, korroziyaga va aşınmaya qarshilik ko'rsatadi. Xususiyatlarning bu kombinatsiyasi nozik kontaktli podshipniklarni nozik muhandislik va yuqori unumdorlikdagi mashinalarning ajralmas qismiga aylantiradi.

Nozik kontaktli rulmanlarning qo'llanilishi

Nozik kontaktli rulmanlar o'zlarining ajoyib ishlash xususiyatlari tufayli turli sohalarda keng qo'llaniladi. Avtomobil sanoatida ular dvigatellar, transmissiyalar va suspenziya tizimlarining uzluksiz ishlashi, ishonchliligi va yoqilg'i samaradorligini ta'minlash uchun juda muhimdir. Aerokosmik ilovalar ushbu podshipniklardan ekstremal sharoitlarga va yuqori tezlikka bardosh berish qobiliyati uchun foydalanadi, bu esa samolyotlarning xavfsizligi va samaradorligiga hissa qo'shadi. CNC dastgohlari va robototexnika kabi sanoat mashinalari ushbu rulmanlarning yuqori aniqligi va chidamliligidan foyda ko'radi va izchil va aniq operatsiyalarni amalga oshiradi. Minimal shovqin va tebranish talab qiladigan tibbiy asboblar bemorning qulayligi va qurilma samaradorligini ta'minlash uchun aniq kontaktli podshipniklarga ham tayanadi. Umuman olganda, nozik kontaktli podshipniklarning ko'p qirraliligi va ishonchliligi ularni turli sohalardagi ko'plab yuqori aniqlikdagi va yuqori samarali ilovalarda muhim qiladi.

YO'Q.	d[mm]	D[mm]	B[mm]
7222 ACD/P4ADGC	110	200	76
7222 ACD/P4ADGB	110	200	76
7222 ACD/P4ADGA	110	200	76
7222 ACD/P4ADBC	110	200	76
7222 ACD/P4ADBA	110	200	76
7222 ACD/P4A	110	200	38
7222 ACD/HCP4A	110	200	38
7026 CDGB/P4A	130	200	33
7026 CDGA/P4A	130	200	33
7026 CD/P4AQBCA	130	200	132
7026 CD/P4ADGC	130	200	66
7026 CD/P4ADGB	130	200	66
7026 CD/P4ADGA	130	200	66
7026 CD/P4ADFC	130	200	66
7026 CD/P4ADBD	130	200	66
7026 CD/P4ADBC	130	200	66
7026 CD/P4ADBB	130	200	66
7026 CD/P4ADBA	130	200	66
7026 CD/P4A	130	200	33
7026 CD/HCP4ADGA	130	200	66
7026 ACDGD/P4A	130	200	33
7026 ACDGC/P4A	130	200	33
7026 ACDGC/HCP4A	130	200	33
7026 ACDGB/P4A	130	200	33
7026 ACDGA/P4A	130	200	33
7026 ACDGA/HCP4A	130	200	33
7026 ACD/P4ATBTB	130	200	99
7026 ACD/P4ATBTA	130	200	99
7026 ACD/P4AQBCD	130	200	132
7026 ACD/P4AQBCC	130	200	132
