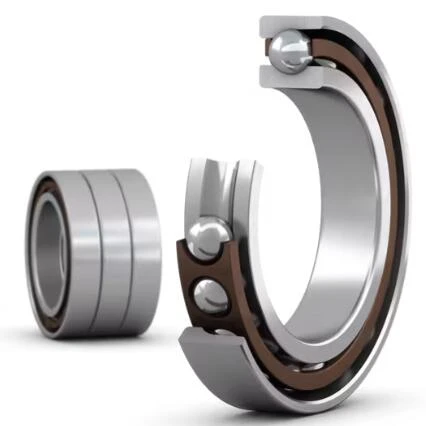

7024 CD/P4ATBTA

Ushbu uchta mos keladigan o'ta aniq burchakli kontaktli rulmanlar to'plamlari universal mos keladigan rulmanlar yoki oldindan tuzilgan tartib sifatida mavjud. Orqaga va tandemga yoki yuzma-yuz va tandemga joylashtirilgan to'plamlar turli oldindan yuklash sinflarida mavjud bo'lib, to'g'ri o'rnatish oldindan belgilangan diapazonda oldindan yuklanishga olib keladi, shimlar yoki shunga o'xshash qurilmalarga ehtiyoj sezmasdan. Tandemda bog'langan uchta podshipniklar to'plamlari kerakli oldindan yuklanishga erishish uchun bitta rulmanga yoki tandemdagi boshqa rulmanlar to'plamiga o'rnatilishi kerak. Yagona universal mos keluvchi podshipniklarga qaraganda yukni yaxshiroq taqsimlashni ta'minlash uchun rulmanlarning teshik va tashqi diametrlari ruxsat etilgan diametr tolerantligining maksimal uchdan bir qismiga moslashtiriladi.

So'rov yuborish

Hozir chat

Mahsulotni tanishtirish

Dimensions - 7024 CD/P4ATBTA

O'lchamlari

d	120 mm	Teshik diametri
D	180 mm	Tashqi diametri
B	84 mm	Kengligi
d₁	138,5 mm	Ichki halqaning yelka diametri (katta yon yuz)
r_1,2	min.2 mm	Pas o'lchami
r_3,4	min.1 mm	Pas o'lchami

Abutment dimensions - 7024 CD/P4ATBTA

Abutment o'lchamlari

d_a	min.129 mm	Milya tayanchining diametri
D_b	maksimal 175 mm	Korpus tayanchining diametri
r_a	maksimal 2 mm	Fileto radiusi
r_b	maksimal 1 mm	Fileto radiusi
d_n	142,6 mm	Yog 'nayining holati

Hisoblash ma'lumotlari

Asosiy dinamik yuk reytingi	C	251 kN
Asosiy statik yuk reytingi	C₀	365 kN
Charchoq yuk chegarasi	P_u	12,7 kN
Erish mumkin bo'lgan tezliklar		Mumkin bo'lgan tezliklar uchun katalog ma'lumotlariga qarang yoki SKF bilan bog'laning
Aloqa burchagi		15 daraja
To'pning diametri	D_w	19,05 mm
Qatorlar soni	i	3
To'plar soni (har bir rulman uchun)	z	22
Yo'naltiruvchi moy miqdori (har bir rulman uchun)	G_manba	27 sm³

Oldindan yuklash va qattiqlik (orqaga, yuzma-yuz)
Oldindan yuklash sinfi		A
Oldindan yuklash	G	580.5 N
Eksenel qattiqlik		189.95 N/µm

Oldindan yukni hisoblash uchun tuzatish omillari
Rulman seriyasi va o'lchamiga bog'liq tuzatish omili	f	1.17
Kontakt burchagiga bog'liq tuzatish omili	f₁	1
Tuzatish omili, oldindan yuklash klassi A	f_2A	1
Gibrid rulmanlar uchun tuzatish omili	f_UC	1

Nozik kontaktli rulmanlarning xususiyatlari

Nozik kontaktli podshipniklar turli xil mexanik ilovalarda optimal ishlashni ta'minlash uchun juda aniqlik bilan ishlab chiqilgan. Ushbu rulmanlar qattiq o'lchamli bardoshlik va aniq geometrik shakllarga ega, bu ularning yuqori aylanish aniqligi va past shovqin darajalariga yordam beradi. Ularning qurilishida ishlatiladigan materiallar, ko'pincha yuqori sifatli po'lat yoki keramika, ularning chidamliligi va aşınmaya bardoshliligi uchun tanlanadi, hatto qiyin sharoitlarda ham uzoq xizmat qilish muddatini ta'minlaydi. Nozik kontaktli rulmanlar odatda rulmanlar, rulmanlar va igna rulmanlari kabi konfiguratsiyalarni o'z ichiga oladi, ularning har biri muayyan yuk va tezlik talablarini qondirish uchun mo'ljallangan. Ularning dizayni, shuningdek, ishqalanish va issiqlik hosil bo'lishini kamaytirish uchun ilg'or moylash tizimlarini o'z ichiga oladi va shu bilan samaradorlik va ishonchlilikni oshiradi.

Nozik kontaktli rulmanlarning afzalliklari

Aniq kontaktli rulmanlarning asosiy afzalligi turli xil ish sharoitlarida yuqori aniqlikni saqlab turish qobiliyatidir. Ular yuqori yuk ko'tarish qobiliyatini taklif qiladi, bu ularni yuqori tezlikni saqlab turganda og'ir yuklarni talab qiladigan ilovalar uchun ideal qiladi. Ushbu podshipniklarning aniqligi tibbiy asbob-uskunalar yoki nozik asboblar kabi nozik muhitda juda muhim bo'lgan tebranish va shovqinni kamaytiradi. Bundan tashqari, ularning mustahkam konstruktsiyasi ishonchlilik va uzoq umr ko'rishni ta'minlaydi, texnik xizmat ko'rsatish xarajatlari va ishlamay qolish vaqtini kamaytiradi. Ilg'or materiallar va moylash usullaridan foydalanish ularning ish faoliyatini yanada oshiradi, korroziyaga va aşınmaya qarshilik ko'rsatadi. Xususiyatlarning bu kombinatsiyasi nozik kontaktli podshipniklarni nozik muhandislik va yuqori unumdorlikdagi mashinalarning ajralmas qismiga aylantiradi.

Nozik kontaktli rulmanlarning qo'llanilishi

Nozik kontaktli rulmanlar o'zlarining ajoyib ishlash xususiyatlari tufayli turli sohalarda keng qo'llaniladi. Avtomobil sanoatida ular dvigatellar, transmissiyalar va suspenziya tizimlarining uzluksiz ishlashi, ishonchliligi va yoqilg'i samaradorligini ta'minlash uchun juda muhimdir. Aerokosmik ilovalar ushbu podshipniklardan ekstremal sharoitlarga va yuqori tezlikka bardosh berish qobiliyati uchun foydalanadi, bu esa samolyotlarning xavfsizligi va samaradorligiga hissa qo'shadi. CNC dastgohlari va robototexnika kabi sanoat mashinalari ushbu rulmanlarning yuqori aniqligi va chidamliligidan foyda ko'radi va izchil va aniq operatsiyalarni amalga oshiradi. Minimal shovqin va tebranish talab qiladigan tibbiy asboblar bemorning qulayligi va qurilma samaradorligini ta'minlash uchun aniq kontaktli podshipniklarga ham tayanadi. Umuman olganda, nozik kontaktli podshipniklarning ko'p qirraliligi va ishonchliligi ularni turli sohalardagi ko'plab yuqori aniqlikdagi va yuqori samarali ilovalarda muhim qiladi.

YO'Q.	d[mm]	D[mm]	B[mm]
71926 ACDGA/HCP4A	130	180	24
71926 ACD/PA9ATBTG400	130	180	72
71926 ACD/PA9ADGBGMM3	130	180	48
71926 ACD/P4ATGA	130	180	72
71926 ACD/P4ATBTB	130	180	72
71926 ACD/P4ATBTA	130	180	72
71926 ACD/P4AQBCC	130	180	96
71926 ACD/P4ADGB	130	180	48
71926 ACD/P4ADGA	130	180	48
71926 ACD/P4ADBC	130	180	48
71926 ACD/P4ADBB	130	180	48
71926 ACD/P4ADBA	130	180	48
71926 ACD/P4A	130	180	24
71926 ACD/HCP4ATGB	130	180	72
71926 ACD/HCP4ADGAGMM	130	180	48
71926 ACD/HCP4ADGA	130	180	48
71926 ACD/HCP4A	130	180	24
7024 CEGA/P4A	120	180	28
7024 CEGA/HCP4A	120	180	28
Milodiy 7024/P4A	120	180	28
7024 CE/HCP4ADGA	120	180	56
7024 CDGD/P4A	120	180	28
7024 CDGC/P4A	120	180	28
7024 CDGB/P4A	120	180	28
7024 CDGA/P4A	120	180	28
7024 CDGA/P4	120	180	28
7024 CDGA/HCP4A	120	180	28
7024 CD/P4DBA	120	180	56
7024 CD/P4ATBTA	120	180	84
7024 CD/P4AQBCB	120	180	112
